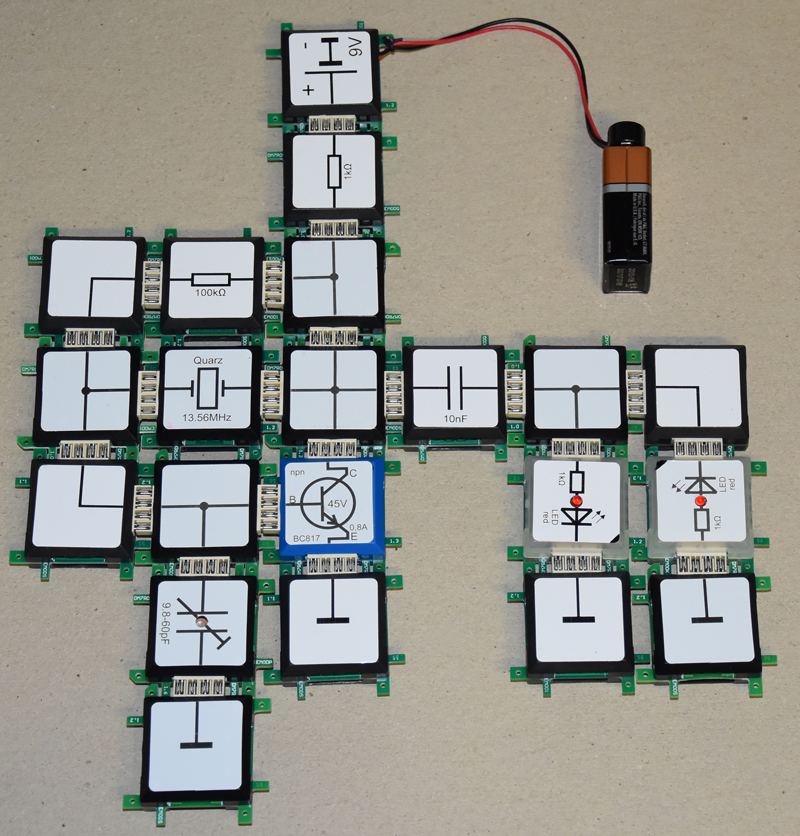

Die Bauteile dazu finden sich auch im Advanced Set. Einzige Ausnahme: Statt zwei roter  LEDs, muss man dann eine rote und eine gelbe verwenden. Es ergibt sich eine leichte Asymmetrie aber das Prinzip ist das Gleiche.

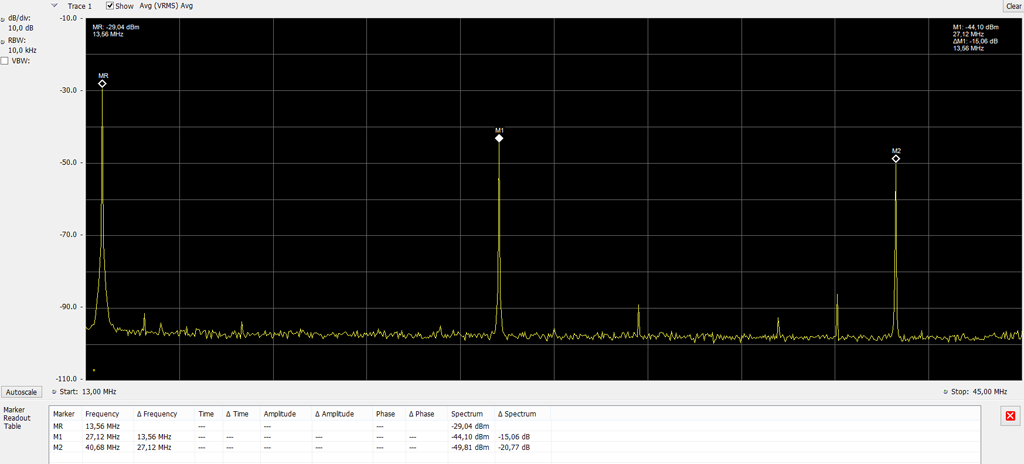

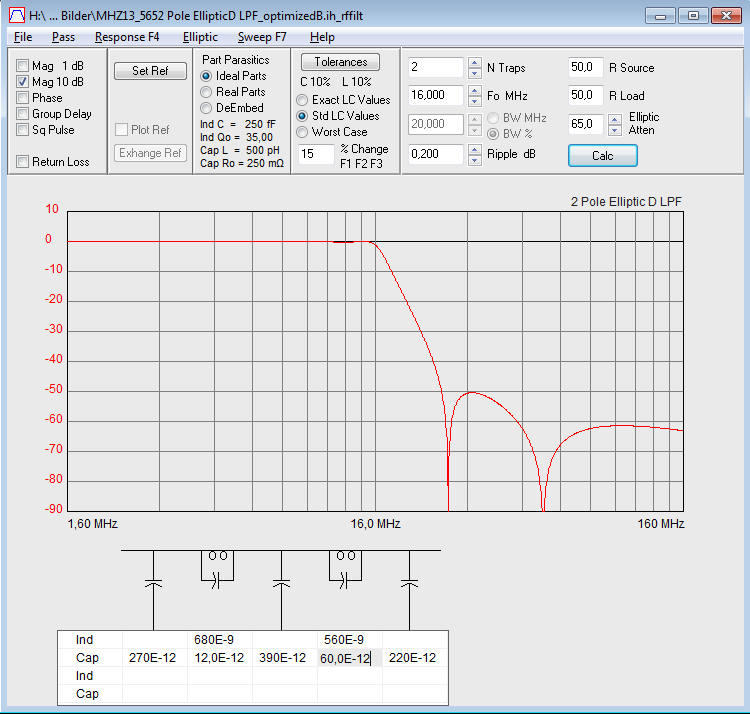

Der Oscillator erzeugt auch jede Menge harmonische, wie man im obigen Spektrum sehen kann, also bei den Vielfachen von 13.56 MHz: 27.12 MHz, 40.68 MHz usw. Daher braucht man auf jeden Fall einen Tiefpassfilter wenn man das Signal im ISM Band als Versuch  übertragen will, um nicht andere Bänder zu stören.

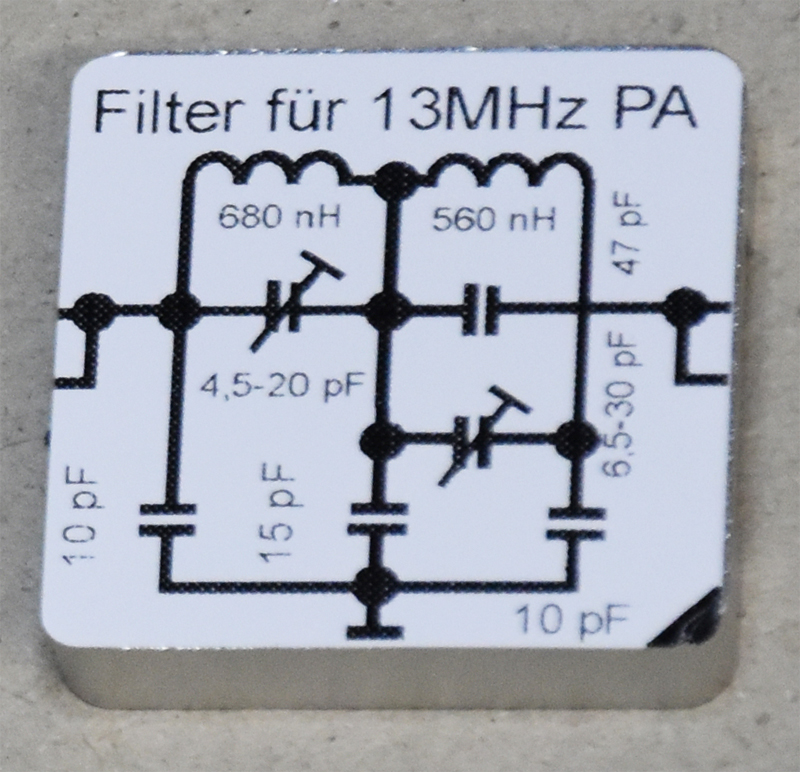

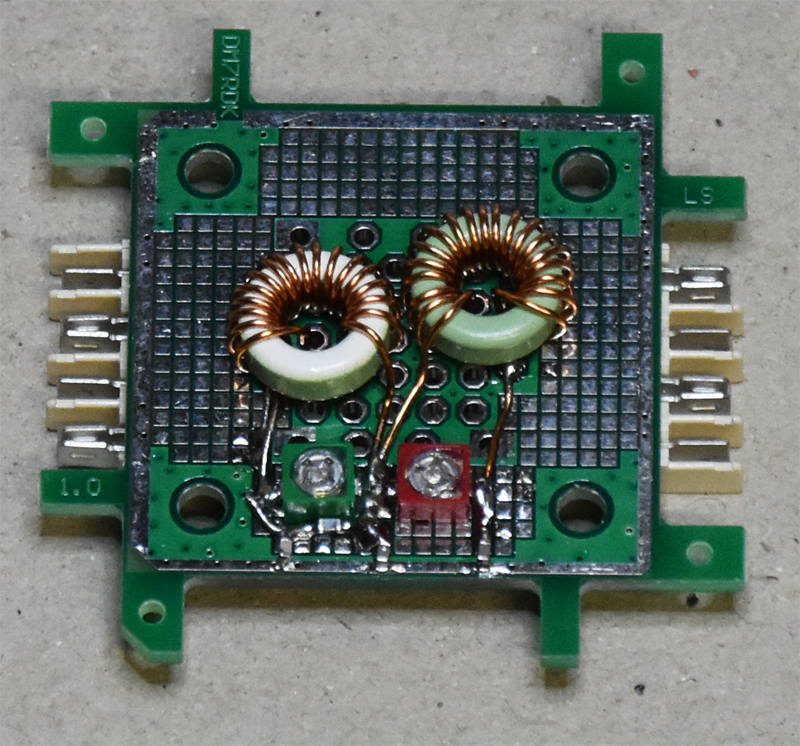

Die beiden Spulen sind auf einem Ringkern T37-12 gewickelt. Bei der Spule mit 560nH ca 19-20 WIndungen 0.6mm stark und bei der Spule mit 680nH ca 21-22 Windungen mit 0.6mm. Zum Abgleich dienen die beiden Trimmer, mit denen kann man dann Toleranzen der beiden Spulen auch noch ausgleichen.

Aufgebaut haben wir den Filter auf einer Rasterplatine des DIY Sets.

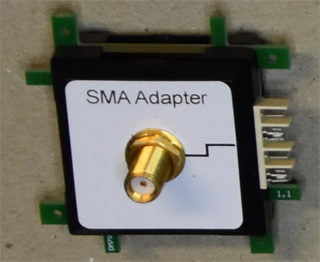

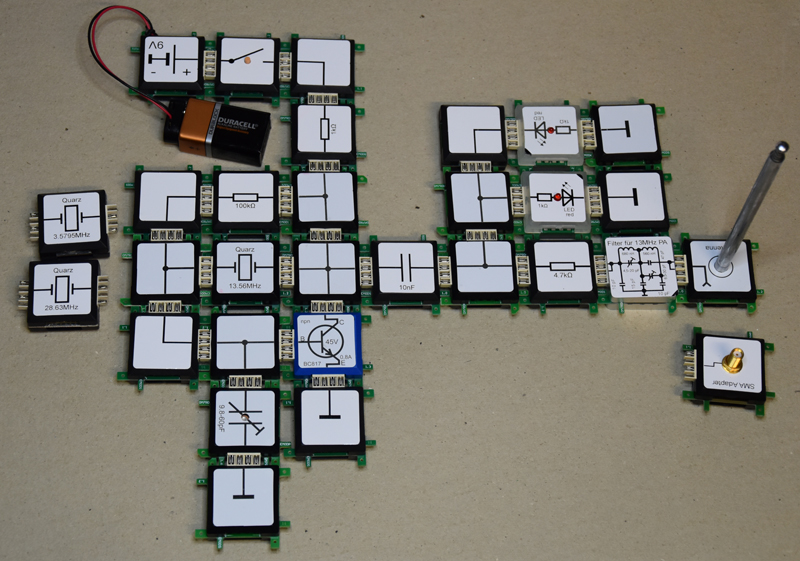

Achtung: Beim Aufbau von Sendern sind die gesetzlichen Bestimmungen zu beachten. Im Bild sieht man auch noch Quarze für die Amateurfunkbereiche mit 3.5795 MHz und 28.63MHz. Dabei muss man dann aber den Filter nochmal entsprechend anpassen und die Frequenz mit Hilfe des kleine Trimmers im Bild auf den gewünschten Bereich ziehen. Im Bild ist auch ein SMA Adapter zu sehen, den kann man zum Beispiel zum Anschuss eine Spektrumanalysators  verwenden.
